在 NanoPI R2S 上運行 HIP VPLS

簡介

以前，我們演示了一個基於主機身份的虛擬專用服務（HIP-VPLS）的工作原型，當時我們使用了Mininet框架。在這裡，我們將演示如何在實際硬體上部署此系統。我們將使用NanoPi R2S作為HIP-VPLS的平台。回顧一下，虛擬專用區域網服務（VPLS）提供了在現有IP網路上構建第二層通信的手段。可以使用各種方法構建VPLS。然而，當構建生產級VPLS解決方案時，需要清楚如何解決諸如安全性、移動性和L2問題等方面的問題。

主機身份協議（HIP）最初設計用於拆分IP地址的雙重角色。換句話說，HIP是一個介於IP和傳輸層之間的第3.5層解決方案。HIP使用公鑰的哈希作為標識符。這些標識符或主機身份標籤（HITs）暴露給傳輸層，並且永遠不會改變（嚴格來說，如果系統管理員決定旋轉RSA或ECDSA密鑰對，它們可能會發生更改，但這很少發生）。另一方面，HIP使用可路由的IP地址（這些可以是IPv4或IPv6）作為定位器，並用於在端點之間傳遞HIP和IPSec數據包。總體而言，為了相互識別並交換秘密密鑰，HIP依賴於4路握手（也稱為HIP基本交換或HIP BEX）。在BEX期間，對等方協商要使用的一組加密演算法，相互識別（由於HIT是永久的並綁定到公鑰，HIP可以使用基於HIT的簡單防火牆來過濾不受信任的連接），交換密鑰（HIP可以使用Diffie- Hellman和橢圓曲線Diffie-Hellman演算法），甚至使用計算難題（這些基於密碼哈希函數和對等方在哈希函數中找到碰撞的能力；解決方案的複雜性由HIP BEX中的響應器調節）。HIP還支持移動性，並使用單獨的握手過程，其中對等方通知其對等方有關定位器（用於路由目的）的更改。

硬體

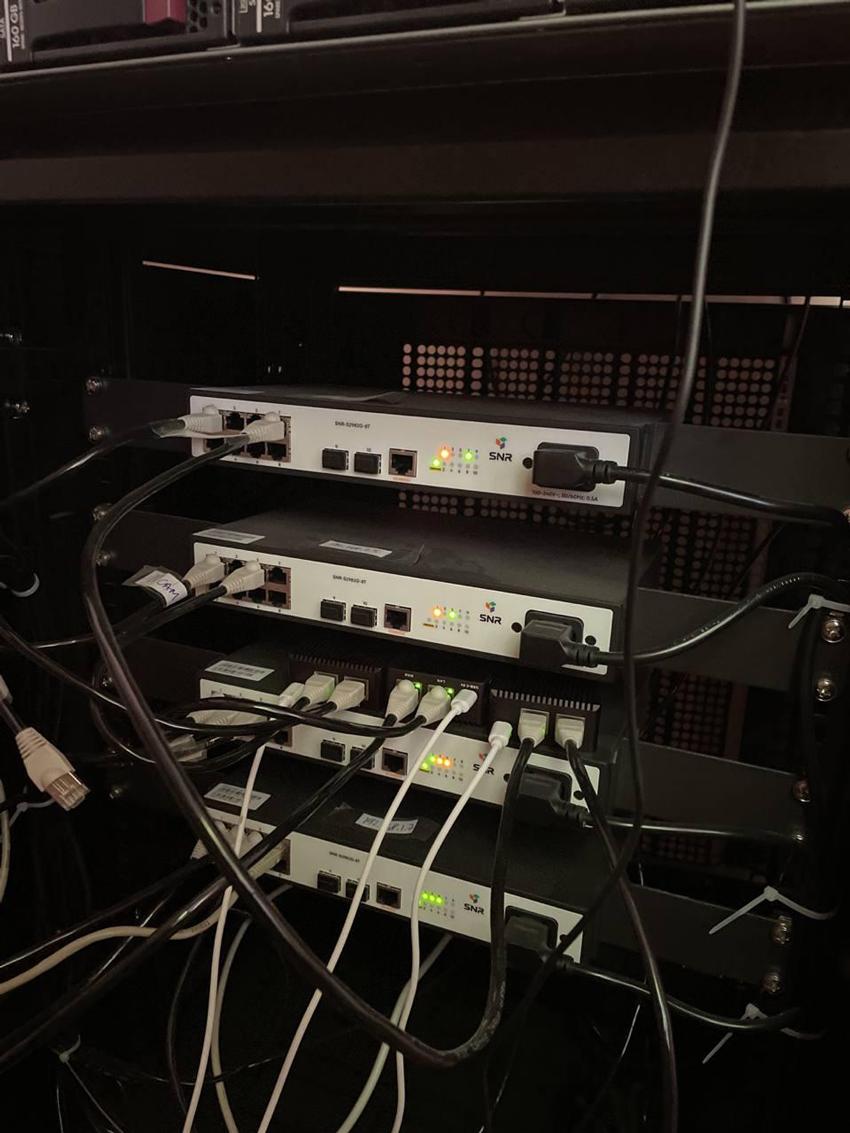

在我們的部署中，我們使用了以下設置。對於HIP交換機，我們使用了NanoPi R2S計算平台。我們使用了8埠SNR交換機來連接3個NanoPi R2S，這樣我們就模擬了設置中的IP覆蓋層。NanoPi R2S有兩個介面：一個面向LAN網路，另一個面向WAN網路。NanoPi R2S具有以下特徵：1GB內存，四核CPU，32GB SD卡。為了連接路由器，我們使用了SNR交換機（每個交換機有8個1GB / s埠和兩個小型形式因子（SFP）插槽）。測試床配置如下圖所示：

部署系統

步驟1：安裝依賴

在NanoPi R2S上安裝HIP-VPLS之前，需要安裝一些依賴程序包。在NanoPi R2S上，我們使用的操作系統是Armbian。為了安裝依賴程序包，請執行以下命令：

sudo apt-get update
sudo apt-get install build-essential libssl-dev libnl-genl-3-dev libnl-route-3-dev libpcap-dev

步驟2：下載和編譯HIP-VPLS

接下來，我們需要下載和編譯HIP-VPLS代碼。請按照以下步驟執行：

git clone https://github.com/HIP-VPLS/hip-vpls.git
cd hip-vpls
make
sudo make install

步驟3：配置HIP-VPLS

HIP-VPLS需要一個配置文件，以確定HIP交換機的端點和VPLS域。我們將使用以下示例配置文件：

ini

Copy

[hip-switch]
local-address = 192.168.2.10
insecure = true
[hip-endpoint]
address = 192.168.2.11
hit = 0x123456789abcdef0123456789abcdef01234567
[hip-endpoint]
address = 192.168.2.12
hit = 0x23456789abcdef0123456789abcdef012345678
[vpls-domain]
name = test-domain
hit-list = 0x123456789abcdef0123456789abcdef01234567, 0x23456789abcdef0123456789abcdef012345678

在此示例中，我們有一個HIP交換機和兩個HIP端點。HIP交換機的IP地址為192.168.2.10，我們設置了insecure = true以允許不安全的HIP連接。HIP端點的IP地址分別為192.168.2.11和192.168.2.12，它們都有一個HIT。我們還定義了一個名為test-domain的VPLS域，其中包含兩個HIT。

步驟4：啟動HIP-VPLS

現在，我們已經準備好啟動HIP-VPLS了。請執行以下命令：

sudo hip-vpls -c /path/to/config/file

在我們的示例中，我們的配置文件位於/home/user/hip-vpls.conf，因此我們將運行以下命令：

sudo hip-vpls -c /home/user/hip-vpls.conf

步驟5：測試HIP-VPLS

最後，我們將測試HIP-VPLS是否正常工作。在這裡，我們將ping一下HIP端點之間的VPLS。請在192.168.2.11和192.168.2.12之間執行以下命令：

ping 10.0.0.1

我們的VPLS域的名稱為test-domain，因此它將被路由到10.0.0.1。

結論

我們已經展示了如何在NanoPi R2S上部署HIP-VPLS，這是一個基於主機身份的虛擬專用服務。HIP提供了一個強大的身份驗證和密鑰協商協議，可以用於構建安全的第二層網路。我們還展示了如何使用SNR交換機將多個NanoPi R2S連接在一起，從而模擬IP覆蓋層。這是一個簡單而有效的方法，可以用來測試HIP-VPLS的性能和可伸縮性。
